SX-DD-1100
shenxin

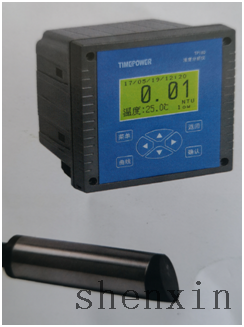

SX-DD-1100型工业电导率仪是我公司根据国内用户的需要，借鉴国、内外同类仪表的优点，采用国外先进技术开发的新一代型数字型工业电导率仪。仪表造型美观，结构简单，操作方便，显示清晰，功能强，稳定性好，可靠性高，配套不同电导池常数的电极，量程可达20.00 mS/cm，广泛适用于电子、化学、制药、饮料、造纸、电力等领域中溶液电导率值的在线连续监测。
1、SX-DD-1100型工业电导率仪仪器特点
Ø 128×64点阵液晶显示被测溶液电导率（或电阻率）和温度、电流等。
Ø 自动转换量程。
Ø 自动温度补偿，在测量纯水时，结合了两种温度系数，达到对纯水电导率测量的最佳温度补偿；在非纯水时，温度补偿系数可任意设定，能满足各种不同水样的测量要求。
Ø 采用先进的放大器零位自动软件校正技术，用以补偿各种因素引起的仪器测量值漂移。
Ø 设置参数具有掉电保护功能，无需电池支持。
Ø 提供一路隔离4-20mA电流输出。
Ø RS485现场总线，加载标准MODBUS RTU协议，可远程读取测量数据和修改各参数。
Ø 任意设置上、下限报警点，并在液晶屏上显示报警提示信息。
2、SX-DD-1100型工业电导率仪主要技术参数
Ø 测量范围 0-20mS/cm 0-200mS/cm 0-2000mS/cm 0-20.00mS/cm
Ø 测量精度 电导率：±1.0％FS±1dig，温度：±0.5℃；
Ø 稳定性：±0.2％FS±1dig/24h；
Ø 自动温度补偿范围：5-60℃；
Ø 建立读数时间：≤ 30秒；
Ø 隔离输出信号：4-20mA(RL<500W)或RS485-MODBUS通讯；
Ø 报警触点容量：常开触点AC220V/3A，DC24V/5A 报警回差：±2％（可选）；
Ø 仪器正常工作条件：环境温度：0-45℃、相对湿度：不大于90％、被测溶液温度：5-60℃、压力： ≤ 0.3MPa
Ø 供电电源：AC220V±22V 50Hz±1Hz 功率：10W；
Ø 仪器外形尺寸：144×144×148mm 开孔尺寸：139×139mm。
3、SX-DD-1100型工业电导率仪工作原理
Ø 由MCU通过软件产生的正弦波加在电导池上，流过电导池的电流经放大器适当放大（放大量程有仪器自动切换）后转换为电压信号，相敏检波后得到与被测电导率成正比的电压，微处理器对温度信号和电导率信号分别采样并进行A/D转换，经微处理器计算就得到了被测溶液在25℃基准温度时的电导率值。溶液的电导率受温度的影响,一般电解质溶液其变化规律为Gt=G25[1+α(t -25)],其中Gt 为t℃时溶液的电导率，G25为25℃时溶液的电导率，α为溶液的温度补偿系数，t为溶液的温度。因为Gt 和t由仪器测出，所以只需确定温度补偿系数α，仪器即可自动算出G25。
